概述

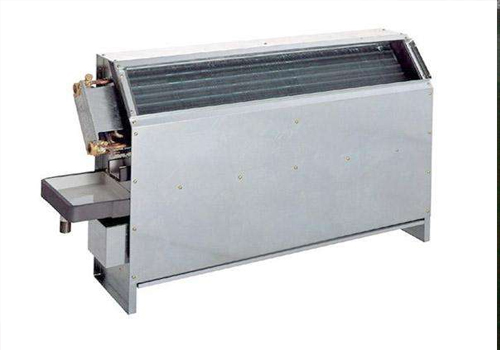

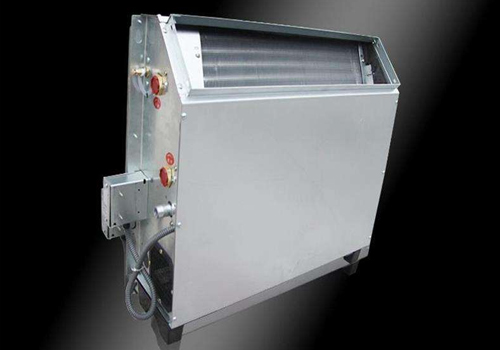

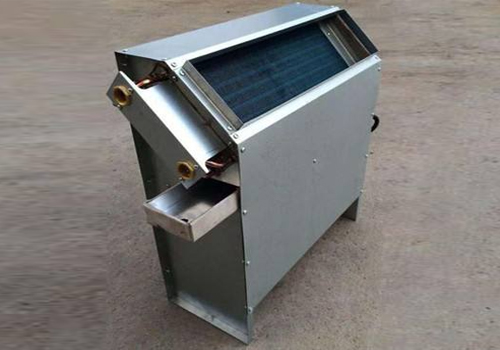

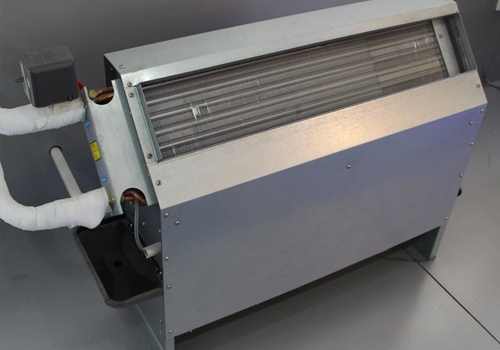

　　1、FP-LA立式暗裝風機盤管結構緊湊的薄型設計，厚度僅為230mm，可巧妙地安裝于窗臺下或凹墻，不會占用您寶貴的空間。出風方式有前出風（0℃），上出風（90℃），和斜出風（45℃）三種，可供選擇。

　　2、安裝檢修保養極為方便，噪音低。

　　3、帶余壓型機組可供選用LAP系列。

　　4、★ 冷凝水盤可根據要求加長，閥門在水盤之內。

　　5、★ 冷凝水盤可根據要求采用不銹鋼材料。

立式暗裝風機盤管選用要點

1.機組選用主要控制參數額定風量、出口靜壓、輸入功率、額定供冷量、額定供熱量、噪聲、水阻等。

2.風機盤管機組送風量約為250~2500m/h，出口靜壓小于100Pa（出口靜壓大于30Pa為高靜壓型）。

3.選用機組規格應由房間冷、熱負荷以及空氣的熱濕比等因素確定：

1)當新風與房間空氣參數等焓時，風機盤管機組僅負擔圍護結構和房間內部產生的冷、熱負荷；

　2)當新風焓值大于或小于房間空氣焓值時，風機盤管機組應加上或扣除部分新風冷、熱負荷；

　3)當新風的絕對含濕量低于房間空氣含濕量、可全部負擔房間濕負荷時，風機盤管可僅負擔房間顯熱負荷，宜按干工況配置；

4)當房間顯熱負荷占有較大比重時，應通過顯熱平衡計算，校核風機盤管機組的風量。

4.在選用機組時，應考慮實際性能與額定值的偏差，并注意以下特點：

　1)機組額定供冷量一般為在空氣焓降值等于15.9kJ/kg條件下的測試值；

2)單盤管機組額定供熱量一般為額定供冷量的1.5倍；

　3)額定值各項參數均為風機在高檔轉速下的值，設計時一般宜按產品樣本的中檔風速下的數值選用。

　　1. 機組供水入口處，應裝設過濾器。在沖洗冷媒水系統干管時，污水不準通過盤管。盤管接管的高點應設排氣裝置，低點應設泄水裝置。

　　2. 風機盤管機組的冷凝水排出管必須有一定的坡度，應保證滴水盤中不積水

　　3. 風機盤管機組的安裝可參見建筑標準設計圖集01K403《風機盤管安裝》。

　　1、立式暗裝風機盤管產品標準　　GB/T19232-2003《風機盤管機組》

　　2、立式暗裝風機盤管工程標準　　GB50243-2002《通風與空調工程施工質量驗收規范》
